EMBU-Sketch

Layout-Software zum Erstellen von Layouts und Datenverarbeitung

EMBU-Sketch
  • Intuitive Bedienung
  • DBC-Import
  • openABK Client
  • Auto-Suggest, Formeln
  • Vorlagen-Verwaltung
  • Zahlreiche Widget-Typen
  • Mehrsprachige Designs
  • Floating-Point, Strings, boolean u.v.m.
  • kostenlos für EMBU-Sys Produkte

EMBU-Sketch ist die Zentrale für die Erstellung Ihrer Visualisierung. Definieren Sie einfach Ihre Datenquellen als CAN-Schnittstelle mit DBC-Dateien und/oder als openABK-Logger.

Nun können Sie die Signale per Drag-and-Drop ins Layout ziehen. Dort bestimmen Sie, ob die Daten z.B. als Zahl, Zeiger, Balken, Kennfeld oder gar als y(t)-Diagramm dargestellt werden. Grafik-Dateien als Hintergrund-Bilder und dynamische Symbole erlauben Ihnen moderne und selbsterklärende Designs. Umfangreiche Anwendungen untergliedern Sie in Seiten erlauben die Navigation mit Karteikarten-Reitern.

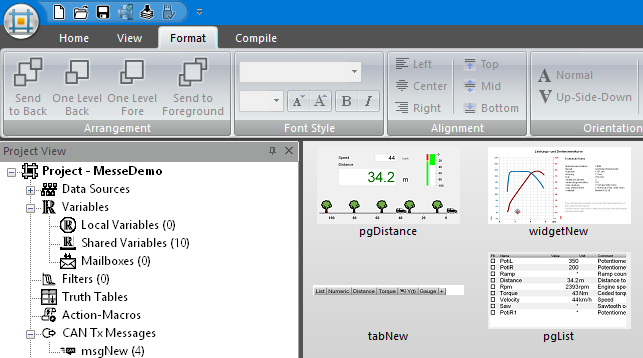

EMBU-Sketch Ribbon User Interface

Kommen die Daten von einem openABK-Datenlogger, so können Sie bei Bedarf ein generisches Layout erstellen, welches keinerlei Kenntnis über die Datenzusammenstellung mitbringt. Die Messaufgabe ist im Logger definiert und die Auswahl detaillierter Anzeigen erfolgt erst durch den Anwender im Einsatz. Zu Ereignissen wie z.B. einer Warnmeldung hinterlegen Sie bequem Layout-Vorlagen.

Zum Abschluss übertragen Sie Ihr Layout über ein USB-Kabel oder einen USB-Stick auf Ihr intelligentes Display CANDICE.

Technische Daten

Allgemeines Programm zur Erstellung von Layouts für EMBU-Chart und CANDICE Displays
Widget-Typen
Numerik Karteikartenreiter Menü Warnhinweis
Balken Seite Formular Popup
Zeiger Liste Button Sound
Uhr Y(t)-Diagramm Eingabefeld JSON-Tree
Text Kennfeld (X/Y) Checkbox Skala
Label Variable Combobox u. v. m.
Quellenverwaltung CAN-Schnittstellen für CANDICE-Displays
openABK
Funktionalität Tabellen, Filter, Ereignisse, Aktionen, Makros
Ereignisse Daten-Wächter, Tasten-Ereignisse, USB-Stick
Datenverarbeitung Floating-Point, Integer, boolean, Strings, Sonder-Werte (empty, null, error), mathematische Funktionen, Tabellen, komplexe Ausdrücke
Audio Verwaltung von Audio-Wiedergabe, System-Variablen für Lautstärke, Menüanbindung
Layouts Zwei Layout-Fenster:
a) Layout für das Zielsystem
b) Pool für Vorlagen, die bei Ereignissen zu Laufzeiten verwendet werden
Mehrsprachigkeit Erstellung von mehrsprachigen Texten, Übersetzungshilfe über Microsoft® Translate
Wysiwyg Rendering identisch zu EMBU-Chart bzw. CANDICE-Display

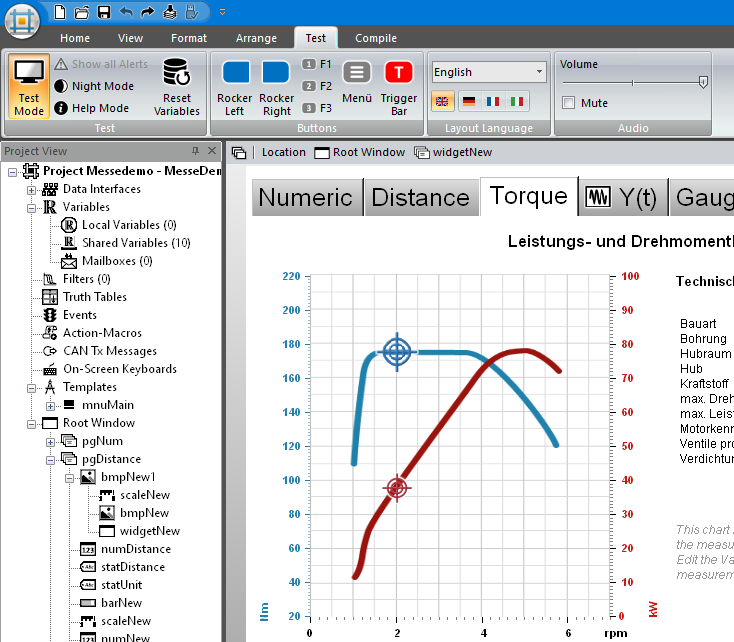

Test-Modus mit den wichtigsten Runtime-Funktionen
Ergonomie Drag-and-Drop, Undo/Redo, Auto-Suggest, Fehler-Liste, Querverweise, Such-Funktion, Test-Modus, Debug-Log, Image-Galerie

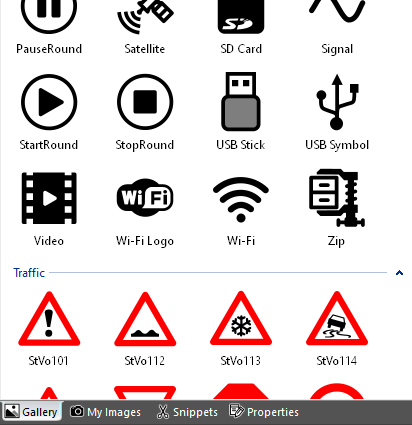

Vorlagen Symbole zur lizenzfreien Verwendung, User-Menü, diverse Beispiel-Seiten, Projekt-Templates
Deployment Ausgabe als Archiv mit eingebetteten Grafiken und Sounds oder als Einzeldateien
a) Ablage auf lokaler Festplatte
b) Übertragung über USB direkt an Display der Serie CANDICE (WMDC)
c) Ablage auf USB-Stick zum Einspielen im Feld
Systemvoraussetzung Windows® 10/8.1/8/7, 64 oder 32-bit, Auflösung 1920 × 1080, Speicher 4 GB


EMBU-Sketch ist zur Benutzung mit EMBU-Sys-Produkten kostenlos.
