CANDICE-4

Instrument zur Bedienung und Anzeige von Messdaten über CAN und openABK

  • 4,3" TFT, bei Sonnenlicht lesbar
  • Touch
  • Bis zu 4 × CAN-FD
  • Wake-On-CAN
  • Lautsprecher, Mikrofon
  • Ethernet, openABK
  • USB
  • 6..50 V Versorgung
  • Kompakt: 118×77×18 mm³

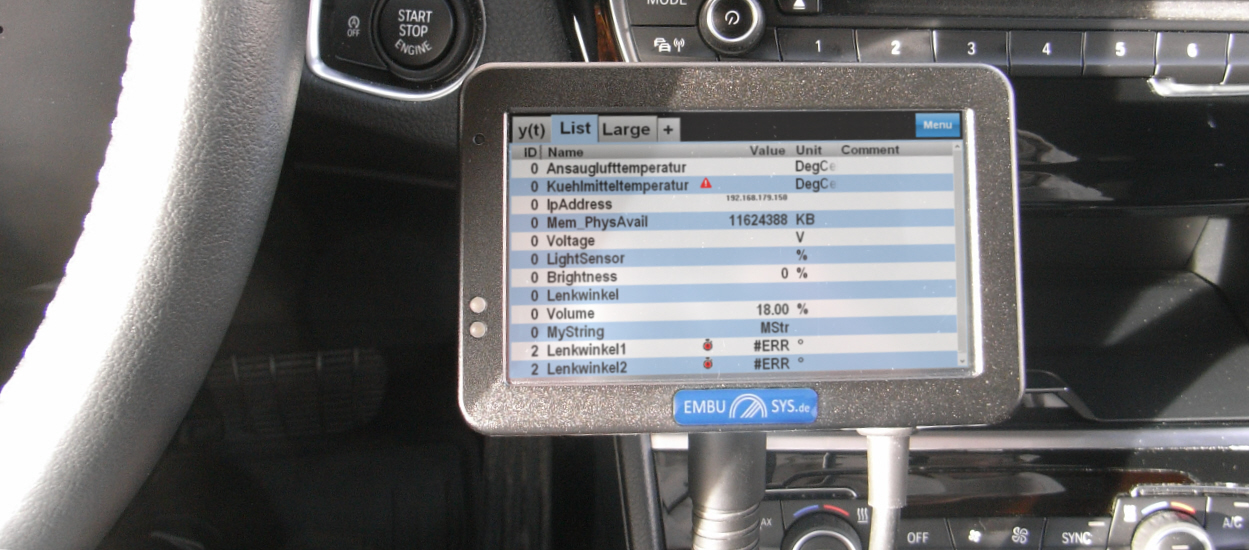

Kompakt und leistungsstark – das ist CANDICE-4 beim Visualisieren von Messdaten. Zeigen Sie Werte von den CAN-Schnittstellen und von openABK-Datenloggern im Handumdrehen an.

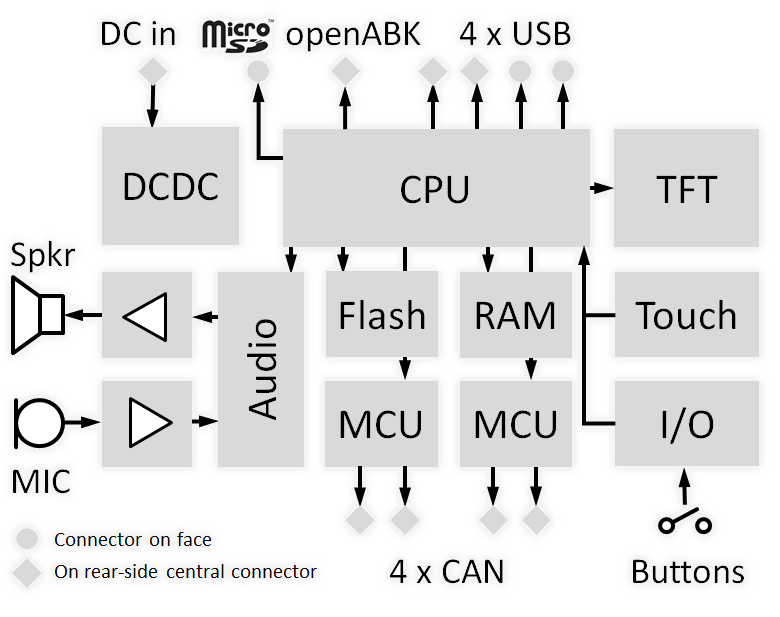

Über die separat galvanisch getrennten CAN-Schnittstellen werden die ankommenden Botschaften eingelesen, Blockschaltbilddekodiert und anschließend dargestellt. Aktivität auf dem CAN-Bus schaltet CANDICE-4 sogar auf Wunsch automatisch ein. Parallel dazu können Daten von einem Datenlogger über die openABK-Schnittstelle visualisiert werden. openABK dient übrigens auch als Schnittstelle für weitere Daten, z.B. für Anweisungen an den Fahrer.

Über den Touch-Screen navigieren Sie zwischen Layout-Seiten, individualisieren Anzeige-Elemente, starten Aktionen und geben Daten bequem ein.

Die Layouts erstellen und übertragen Sie schnell und effizient am PC mit dem kostenlosen Designer EMBU-SKETCH.

Technische Daten

Allgemeines Intelligentes Display zur Datenvisualisierung
CPU 2×1 GHz Dual-Core ARM Cortex-A9, 256 MB DDR2, 512 MB Flash
Betriebssystem Windows® Embedded Compact 7
Display 4,3" (109 mm), 16:9, 480 × 272 Bildpunkte, Blickwinkel 80/80/80/80°*3)
1000 cd/m², bei Sonnenlicht lesbar, Lichtsensor
Touch resistiv
Grafik-Engine NVIDIA 2D- und 3D-Grafik-Beschleuniger
Schnittstellen
4 × CAN-FD,
jede einzeln induktiv galvanisch getrennt,
bis zu 1 MBaud, Terminierung zuschaltbar 		Zentralstecker *1)
4 ×
USB 2.0 Host 2 × rückseitig
2 × unten
Zentralstecker
USB-A

1 × USB Device USB-miniB
1 × Ethernet 10/100 MBit Zentralstecker *2)
2 × Digital-Out Zentralstecker
2 × Digital/Analog/PWM-In Zentralstecker
1 × Micro-SD-Slot MicroSD
1 × Versorgung und Klemme 15-Eingang Zentralstecker
Audio Lautsprecher an Rückseite, Mikrofon mit ALC an Gerätefront
Taster Trigger (rot), Left/Right (blau), Power

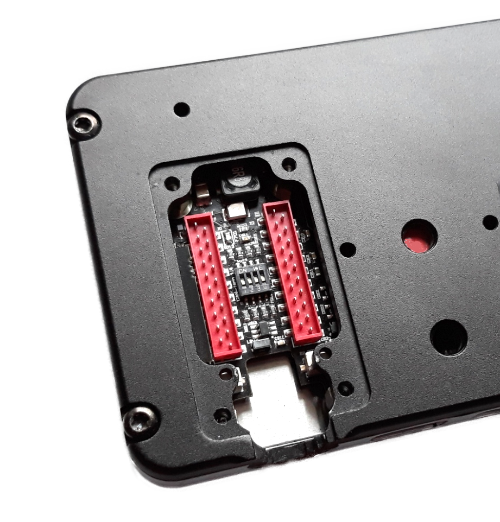

Zentralstecker Anschlussplatte mit Micromatch Buchsen, Zugentlastung und Knickschutztülle. Zur individuellen Anfertigung eines zentralen Kabelabgangs.
Versorgung 6..50 V, ca. 5 W, je nach CPU-Auslastung und Lautsprecher-Aktivität. Wake-On-CAN auf CAN1 zuschaltbar
Temperatur -40..+85 °C Lagerung, -20..70 °C Betrieb
Gehäuse B×H×T: (118 × 77 × 18) mm³, Aluminium schwarz eloxiert
Masse 230 g
Lieferumfang 1 × CANDICE-4 Display
1 × Anschlussplatte
*1) Verfügbarkeit abhängig von Geräte-Variante   *2) für openABK geeignet   *3) bis V5.0: 55/65/65/65°

Varianten

Touch CAN LIN Vorzugs-Type
CANDICE4-TFFE ✔ 4 × FD a. A. ✔
CANDICE4-TCCE ✔ 4 × 2.0 a. A. obsolet
CANDICE4-TE ✔ – a. A. –
