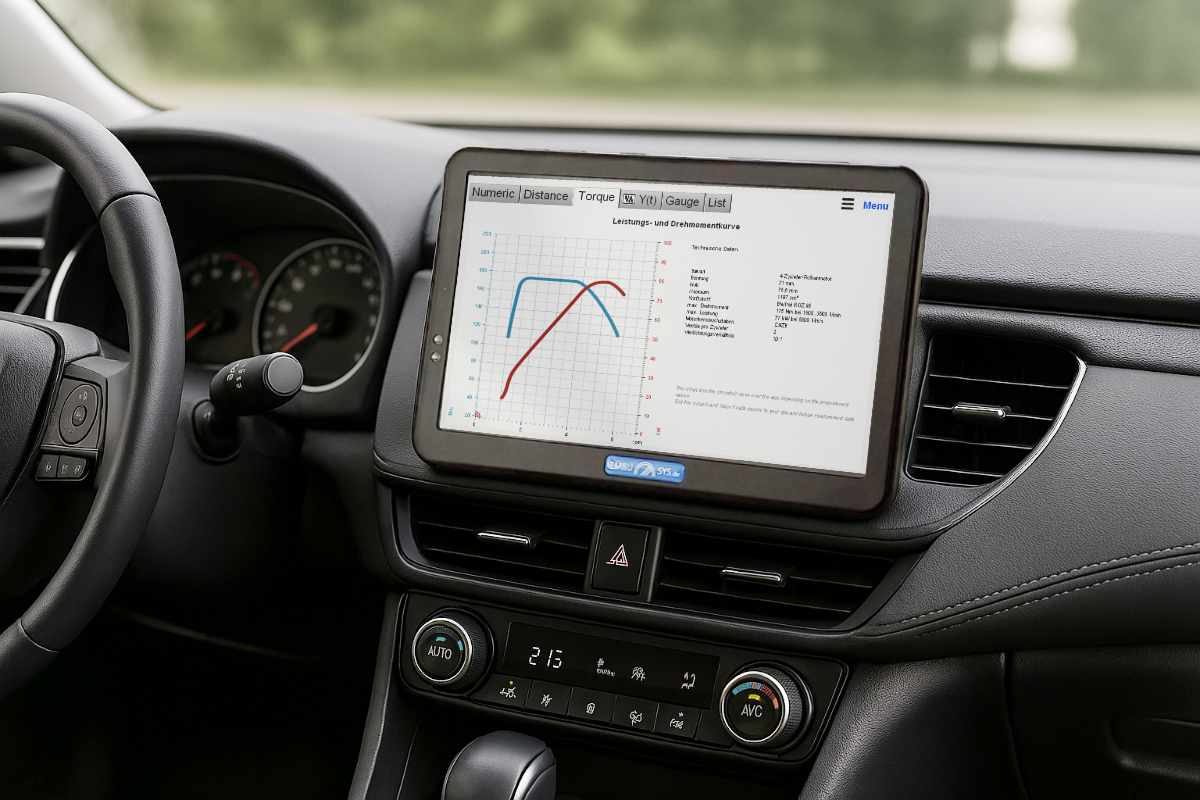

HurriCANe-07

Display zur Anzeige von Messdaten über CAN FD. Logger-Interaktion über openABK.

  • 7" TFT, IPS, 1024 × 600
  • sonnenlichtlesbar
  • PCAP Touch
  • 4 × CAN-FD SIC optional
  • Wake-On-CAN opt.
  • Lautsprecher, Mikrofon
  • openABK
  • 8..36 V Versorgung
  • Kompakt 178 × 112

Bringt Ihre Messdaten in Sekundenschnelle auf den Bildschirm – mit bis zu vier integrierten CAN-Schnittstellen und nahtloser Anbindung an openABK-Datenlogger.

Die optional galvanisch getrennten Schnittstellen dekodieren CAN-Botschaften und bereiten sie für die visuelle Darstellung auf. Parallel dazu lassen sich Messwerte direkt vom Datenlogger abrufen – für volle Transparenz in Echtzeit. Blockschaltbild

Das Touch-Display ermöglicht intuitive Navigation, individuelle Layouts und gezielte Aktionen – alles per Fingertipp.

Konfiguriert wird bequem am PC mit dem kostenlosen Tool EMBU-SKETCH. Die Übertragung erfolgt flexibel per Kabel oder USB-Stick.

Das robuste Aluminiumgehäuse mit integrierter Sicherheitsfunktion verleiht dem Gerät eine professionelle Optik und steht für höchste Qualität und Designanspruch.

Technische Daten

Allgemeines Intelligentes Display zur Datenvisualisierung
CPU Quad-Core ARM Cortex™-A53, 1,6GHz [tbc] 4 GB DDR4, 32 GB eMMC
Betriebs-System Linux embedded [tbc]
Display 7" (178 mm), 16:9, 1024 × 600 Bildpunkte, IPS, neutrale Blickwinkel
bis zu 1500 cd/m² [tbc], bei Sonnenlicht lesbar
Lichtsensor
PCAP Touch, optisch gebondet, Splitterschutz
Entspiegelte Oberfläche
Grafik-Engine 3D: Vivante GC7000UL
2D: Vivante GC520L
Schnittstellen
4 × CAN FD SIC
8 MBaud
 individuell galv. getrennt,
Term. 120Ω zuschaltbar		 DSub9 Pins *1)
1 × LIN in Vorbereitung DSub9 Pins *2)
2 × USB 2.0 Host (1 × rückseitig, 1 × rechts) USB-A
1 × USB Device USB C
1 × openABK: Versorgung, Run/Kl15, Wake, Ethernet openABK Rundbuchse
1 × Micro-SD-Slot MicroSD
Audio Lautsprecher an Rückseite, Mikrofon mit ALC an Gerätefront
Taster Trigger, Links/Rechts, F1..F3, Menu, Power
Versorgung 8..36 V, ca. [tbd] W, je nach CPU-Auslastung und Backlight
Wake-On-CAN auf CAN1..CAN4 (abschaltbar)
Temperatur -40..+85 °C Lagerung, -20..+60 °C Betrieb

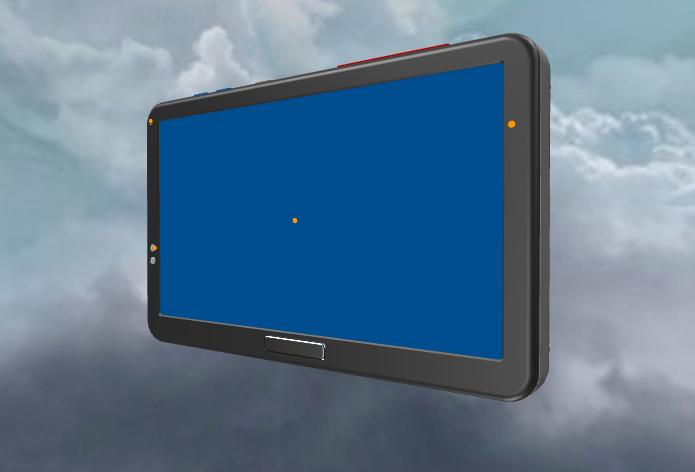

Gehäuse B×H×T: (178 × 112 × 17) mm³ + Steckerbalkon 12 mm
Aluminium schwarz eloxiert
Masse typ. 550 g [tbc]
[tbc] = to be clarified   *1) Bestückung abhängig von Variante, zwei CAN Kanäle je Stecker   *2) Auf DSub anstatt CAN3/4

Varianten

openABK CAN 1…2 CAN 2…4 Vorzugs-Type
H07-AFFFF ✔ CAN FD SIC CAN FD SIC ✔
H07-A ✔ – – –
