Schwanenhals-Halterung
Halterung über einen flexiblen Metallschlauch und einen Kugelkopf
- Verstärkte Ausführung des Biege-Rohrs
- Stabiler Kugelkopf, gefertigt aus Aluminium
- Gewinde ¼" 20 UNC (übliches Fotogewinde)

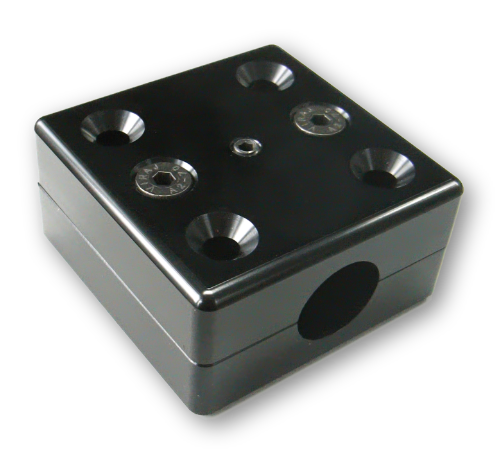

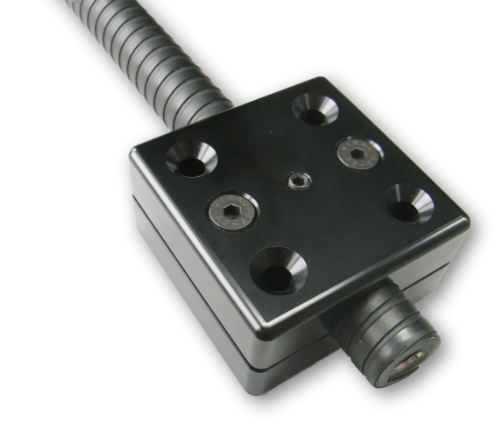

Für die Montage z.B. am Mitteltunnel eignet sich die Schwanenhals-Halterung. Als Aufnahme für den Metallschlauch zwei halbrund ausgesparte Klemmbacken aus Aluminium, welche mit zwei Schrauben zusammen gespannt werden. Diese Einheit kann nun über vier angesenkte Montagelöcher auf eine Fläche geschraubt werden.

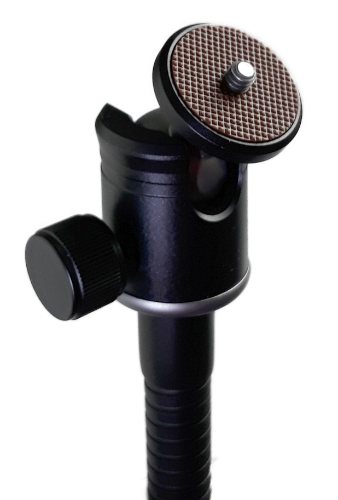

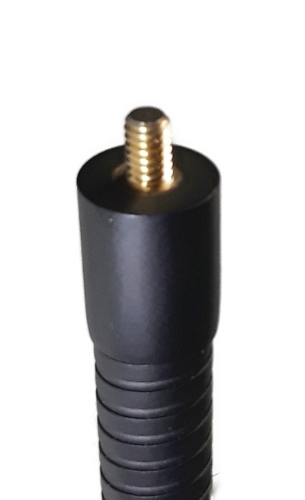

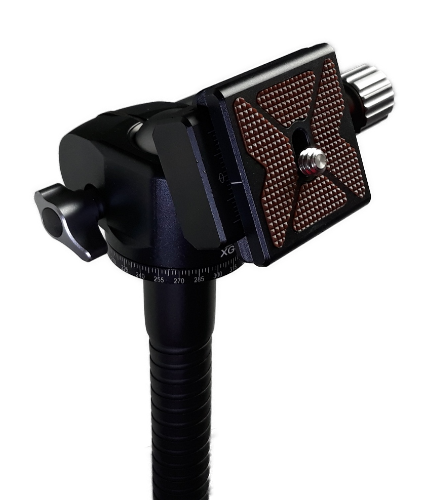

Am oberen Ende des Schwanenhalses ist ein ¼–20 UNC Fotogewinde, auf das ein Kugelkopf geschraubt werden kann. Dieser kann in seiner Position um bis zu 90 ° geneigt werden, was ein Anflanschen an ein Display mit rückseitigem ¼–20 UNC Gewinde erlaubt. Die zentrale Feststellschraube fixiert den Kugelkopf sowie die untere Drehachse.
Da der Metallschlauch hohe Kräfte aufnehmen kann, ist das System für die dauerhafte Halterung der 4,3" und 7" Displays CANDICE-4 bzw. CANDICE-7 geeignet.
Das System ist modular aufgebaut. Je nach Bedarf sollten die notwendigen Komponenten separat bestellt werden.
Technische Daten
Komponente "Metallschlauch"
| Allgemeines | Flexibler Metall-Schlauch, schwarz lackiert |
| Material | Stahl-Spirale mit Messing-Ummantelung, matt-schwarz lackiert |
| Abmessungen | ⌀ = 18 mm, L = 40 cm |
| Unteres Ende | kein Abschluss |
| Oberes Ende | ¼–20 UNC Außengewinde, L = 10 mm |
| Lieferumfang |
1 × Metall-Schlauch |
Komponente "Klemmbacken"
| Allgemeines | Satz aus zwei Klemmbacken zur Aufnahme des Schwanenhalses Gewindestift zur zusätzlichen Sicherung des Schwanenhalses |
| Material | Aluminium, schwarz eloxiert |
| Abmessungen | Satz in montiertem Zustand (L×B×H) 56,6 × 56,6 × 30,0 mm³ |
| Befestigung | Quadratisches Lochbild 34 × 34 mm Für Senkschrauben M5 |
| Lieferumfang |
2 × Klemmbacken 2 × Senkschraube M5 × 25 DIN7991, schwarz, zum Klemmen 1 × Gewindestift M5 × 6 zur Sicherung des Metallschlauchs |
Komponente "Kugelkopf"

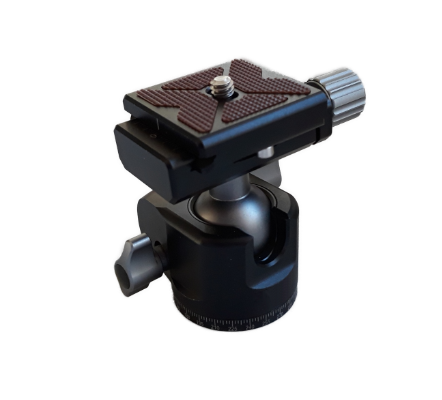

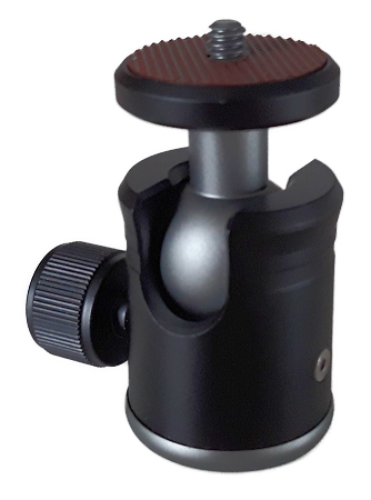

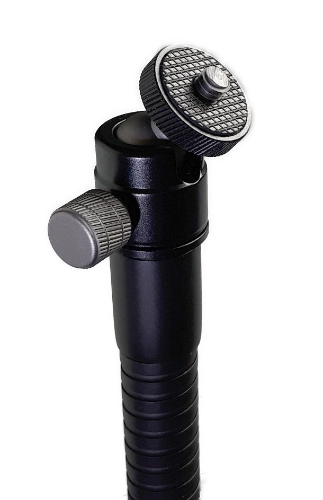

| M-HKUG2439 | M-HKUG3665 | M-HKUG3966 | |
|---|---|---|---|
| Name | Tiny | Standard | Versatile |
| Eignung | bis Display 4,3" | bis Display 7" | bis Display 7" |
| Lieferumfang |
1 × Kugelkopf, *1) |
||
Nähere Informationen siehe Siehe Kugelkopf-Halterung
Komponente "Kleinteile"
| Allgemeines | Befestigungsteile |
| Lieferumfang |
5 × Kabelbinder schwarz, UV-stabil 4 × Blechschraube 4,2 x 45, Edelstahl, DIN7982 1 × Scheibe 6,4/18×1,6 mm, DIN9021, *2) |
<tbc> = to be clarified
Komponenten
| Metallschlauch | Klemmbacken | Kugelkopf | Kleinteile | ||
|---|---|---|---|---|---|
| M-GNB18X400-UNC025-0 | ✔ | – | – | – | |
| JAWSET575714 | – | ✔ | – | – | |
| GNS-400-T | ✔ | ✔ | M‑HKUG2439 |  Tiny |
✔ |
| GNS-400-S | ✔ | ✔ | M‑HKUG3665 |  Standard |
✔ |
| GNS-400-V | ✔ | ✔ | M‑HKUG3966 |  Versatile |
✔ |
