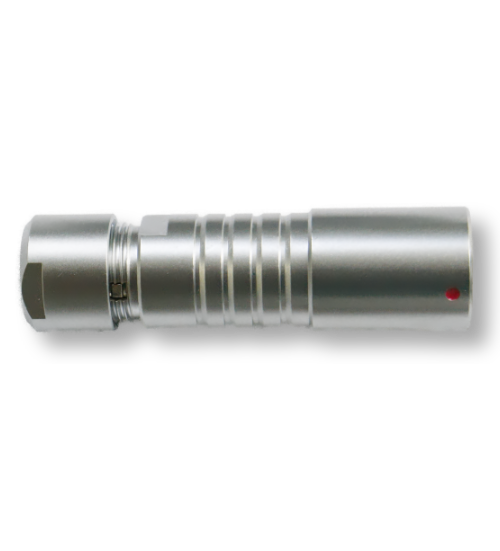

openABK Kabelbuchse
openABK Kabel-Buchse für Verlängerungen oder Break-out-Adaptern
- Gemäß openABK-Spezifikation
- Push-Pull Verriegelung
- Kabelmontage
- 15-polig
13 x Signal, 2 x Versorgung - Verdrehsicherung
- Kabel-Durchmesser bis 7 mm
Diese Kabelbuchse dient zum Aufbau von openABK-Verlängerungskabeln oder Break-Out-Kabeln. Die Push-Pull-Verriegelung ermöglicht schnelles Verbinden bzw. Abstecken und gewährleistet einen sicheren Halt.
Durch die Verdrehsicherung wird ein Abreißen der Adern verhindert, da zwischen Spannzange und Kontakten kein Winkelversatz stattfinden kann.
Die zwei großen der 15 Buchsen-Kontakte dienen der Spannungsversorgung, 8 Pole sind für Ethernet und drei Pole dienen der Steuerung.
Anwendung:
- Verlängerungskabel für openABK-fähige Daten-Logger
- Verlängerungskabel für openABK-Displays
- Break-out-Adapter z.B. für CANDICE-4
Technische Daten
| Allgemeines | Rundstecker-Buchse für Kabel-Montage |
| Verarbeitung | Löten mit Lötkelchen |
| Zugentlastung | Spannzange |
| Kabeldurchmesser | max. 7 mm |
| Durchmesser | Siehe Varianten-Tabelle |
| Länge | Siehe Varianten-Tabelle |
| Anzahl Steckkontakte | 15 |
<tbc> = to be clarified
Varianten
| Länge | Durchmesser | |
|---|---|---|
| E-VABK-KB | 48 mm | 13 mm |
