EMBU-Chart

Programm zur Ausführung von Visualisierungs-Aufgaben

EMBU-Chart

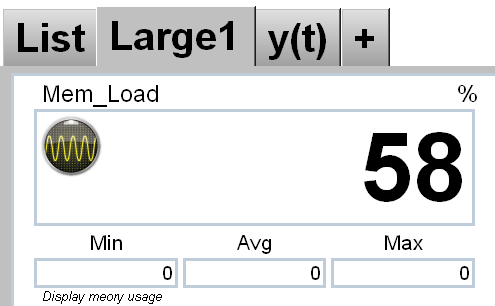

EMBU-Chart führt Ihre mit EMBU-Sketch erstellten Anwendungen (Konfigurationen) aus. Zu Laufzeiten können sogar mehrere Anwendungen gleichzeitig laufen. Ein intelligenter Merge-Algorithmus richtet dabei Slave-Layouts optimal am Master aus.

Die angezeigten Daten können von einem openABK-Datenlogger stammen und/oder von den im intelligenten Display CANDICE integrierten CAN-Schnittstellen. openABK erlaubt es sogar, aus generischen Layout-Anwendungen spezielle Daten anzuzeigen.

Sofern in der Layout-Anwendung User-Interaktionen definiert sind, kann der Anwender z.B. Seiten blättern und öffnen, den Anzeigen neue Datenquellen zuordnen, Vorlagen und Menüs öffnen, die Sprache wählen u.s.w.

EMBU-ChartDie Verwaltung von Metadaten (z.B. Einheiten, Wertebereiche, Kommentare) in Kombination mit unterschiedlichen Datentypen ermöglicht es, eine lebhafte Anwender-Schnittstelle zu realisieren.

Neben der Anzeige der Messdaten ist das Bedienen der Messaufgabe über openABK ein Leichtes.

Die intelligenten Displays CANDICE enthalten den Kern von EMBU-Chart als festen Bestandteil.

Technische Daten

Allgemeines Programm zur Visualisierung von Layouts für Windows® oder CANDICE Displays
Widget-Typen Balken, Numerik, Liste, Y(t)-Diagramm, Zeiger, Seite, Karteikartenreiter, Text, Label, Variable, Button, JSON-Tree, Skala, Kennfeld, Sound, Warnhinweis, Popup, Menü, Button etc.
Datenquellen CAN-Schnittstellen der CANDICE-Displays
openABK auf PC über Ethernet, auf CANDICE über openABK-Schnittstelle
Variablen-Arten Lokale Variablen (für den alleinigen Zugriff durch die App/Konfiguration)
Globale Variablen (Zugriff aller Apps/Konfigurationen zum Austausch untereinander)
Mailboxen (Datenaustausch zu externen Geräten wie openABK-Datenlogger
Datentypen Double-Presicion, Single-Precision, boolean, Integer, Strings
Audio Audio-Wiedergabe, System-Variablen für Lautstärke, Menüanbindung
Anwendungen Mehrere Layout-Anwendungen (Konfigurationen) gleichzeitig ausführbar. Globale Variablen zum Datenaustausch untereinander
Mehrsprachigkeit Extraktion von Strings für die aktuell gewählte Sprache
Nachtmodus Intelligenter Algorithmus zur Berechnung der Farben im Nachtmodus
Deployment In CANDICE-Displays:
a) Über USB-Device direkt von EMBU-Sketch übertragbar
b) Einstecken eines USB-Sticks, der von EMBU-Sketch bespielt wurde
c) Übertragung durch Logger mit openABK
Systemvoraussetzung a) Intelligentes Display CANDICE oder
b) Windows® 7 32-bit oder neuer, Auflösung nach Wahl, Speicher <tbc> GB, Prozessor <tbc>

Varianten (vorläufig)

  Zielsystem y(t)-Diagramm Kennfeld JSON-Tree Page-Templates Grafiken Deployment
EMBU-CHART Candice CANDICE X X X X X alle
EMBU-CHART Win Basic Windows®
EMBU-CHART Win Pro Windows® X X X X X
