Vorläufig

BLADE-07

7" Widescreen TFT Display, sonnenlichtlesbar, 1280 × 800 Bildpunkte

  • 1280 × 800 Pixel
  • 1000 cd/m², bei Sonnenlicht lesbar
  • DVI – HDMI
  • 2-Point-Touch, optisch gebondet
  • Tasten als USB-HMI nutzbar
  • USB-Lautsprecher und Mikrofon
  • 3-Port USB-Hub
  • Sicherheits-Gehäuse aus Aluminium

Hell, brillante Farben, hohe Auflösung. Mit dem Display BLADE-07 stellen Sie Ihre anspruchsvollen Bildinhalte in fazinierender Qualität dar. Selbst unter schwierigen Bedingungen lesen Sie dank der Entspiegelung und der hellen, geregelten Hinterleuchtung das Bild entspannt ab.

Blockschaltbild

Unterstreichen Sie Ereignisse akustisch mit dem integrierten Lautsprecher und sprechen Sie Notizen ins Mikrofon – der über USB angeschlossene Codec ermöglicht es.

Eine Tastatur und einen USB-Stick zur Konfiguration ad hoc einstecken - dank integriertem USB-Hub ein Leichtes. Verwenden Sie auch die integrierten Tasten als USB-HMI-Device, um Aktionen in Ihrer Anwendung auszulösen.



Technische Daten

Allgemeines Robustes, hochauflösendes TFT-Display, USB, Sound, Taster und Touch
Display 7" (149,8 × 93,6) mm², 16:10
1280 × 800 Bildpunkte
Blickwinkel: 88°/88°/88°/88°, Kontrast 1:800
1000 cd/m², Lichtsensor

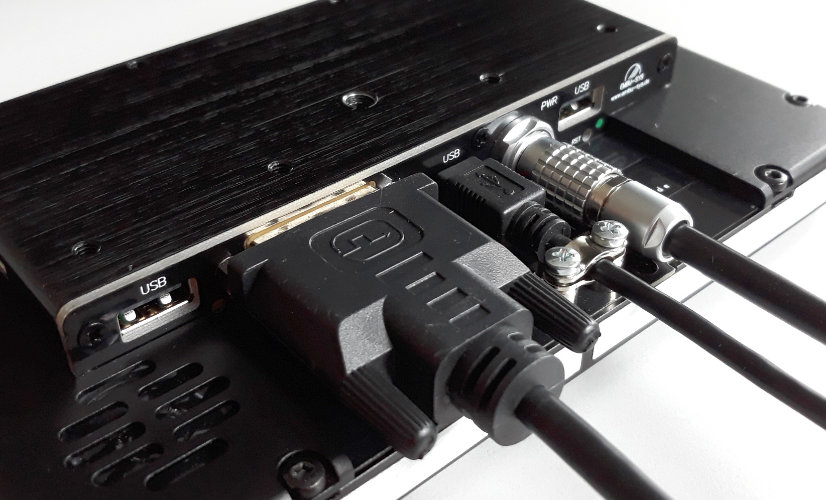

Schnittstellen
1 × VGA DVI-Buchse
*1)
*2)
1 × DVI, HDMI, DisplayPort
1 × USB 2.0 Device USB Mini-B
2 × USB 2.0 Host rückseitig USB-A
1 × USB 2.0 Host an der rechten Seite USB-A
1 × Versorgung ECG.1B.302.CLL
Audio Lautsprecher an Rückseite, über USB-Codec angesteuert
Mikrofon an Gerätefront, über USB-Codec angesteuert
Taster 8 × taktile Taster
Tasten werden als HID von Windows® erkannt, programmierbare Belegung
Spannungsversorgung 6...36 V
ca. 6,6 W (volle Hinterleuchtung, ohne Audio-Wiedergabe)
Automatisches Ein/Ausschalten synchron zum PC
Touch Kapazitiver Touch, optisch gebondet, 2-Point Multitouch, USB, optional
Temperaturbereich -20...+70 °C Lager, -20...70 °C Betrieb
Abmessungen B×H×T: (178 × 120 × (17+12)) mm³
Masse ca. <tbc> g in der Basis-Version, 525 g mit Touch
<tbc> = to be clarified   *1) Gemeinsame DVI-Buchse für VGA und DVI. EMBU-Sys behält sich vor, den VGA-Eingang jederzeit wegzulassen   *2) Über Adapter bzw. Kabel an HDMI und DisplayPort betreibbar

Varianten

Bestellbezeichnung Helligkeit Touch Power
M07-1280H 1000 cd/m² Lemo 2-pol
M07-1280H-T 1000 cd/m² X Lemo 2-pol
