Download BLADE-07 Firmware

Firmware für die Monitore BLADE-07





Für weitere Informationen, siehe Produktseite:

Laden Sie die ZIP-Datei herunter und extrahieren Sie die Dateien an eine beliebige Stelle.

Schließen Sie das zu aktualisierende Display über USB an einem PC an. Da das Display während des Aktualisierungs-Vorgangs nichts anzeigen kann, verwenden Sie dazu bitte z.B. ein Notebook, das das zu aktualisierende Display zum Betrieb nicht benötigt.

Starten Sie das Programmier-Tool HIDBootLoader.exe.

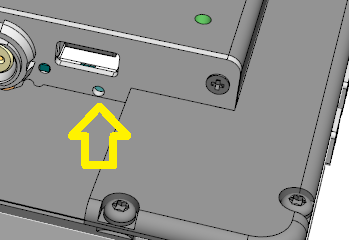

Halten Sie den rückseitigen, versenkten Taster während des Anlegens der Versorgungsspannung gedrückt. Am Programmier-Tool erscheint die Meldung Device attached.

Maintenance Button



Bootloader - Device attached

Klicken Sie auf Open Hex File und wählen sie die soeben extrahierte Datei FwAssist.hex.

Klicken Sie auf Program/Verify und warten Sie, bis der Programmierprozess abgeschlossen ist.

Bootloader - Succeeded

Trennen Sie das Display von der Spannungsversorgung und schließen Sie es nun erneut an. Es ertönt eine Folge von Signalen für ca 5..10 Sekunden. Nach Abschluss ist das Display betriebsbereit.

Stellen Sie jetzt über das On-Screen-Menü die gewünschten Parameter ein. Um eine optimale Nutzung der Helligkeit zu erzielen, stellen Sie den Kontrast-Wert bitte manuell ein.



Version Release Wichtigste Neuerungen (Auszug)
x13 10.02.20 Increased low dimming PWM in order to prevent backlight from beeing turned off completely
Removed some initial delay for faster booting
Fixed losses of TFT timing parameter settings, fixes loss of image
Removed LDR threshold, made LDR low-pass slower, added second low-pass stage
Now feeding LDR value through lookup-table for compensating its non-linear curve
ältere   No information available
